碎石機種類-石子破碎機有哪些類型

碎石、石子指的是建筑粗骨料，因此破碎這些骨料的破碎設備也被稱為“碎石機或者石子破碎機”，該種破碎設備聯合其他輔助設備，如振動篩、輸送機、給料機等就能組合成一條完整的砂石骨料生產線。市場上目前碎石機種類很多，這些石子破碎機各有各的不同優勢，以下介紹常見的這些碎石機種類。

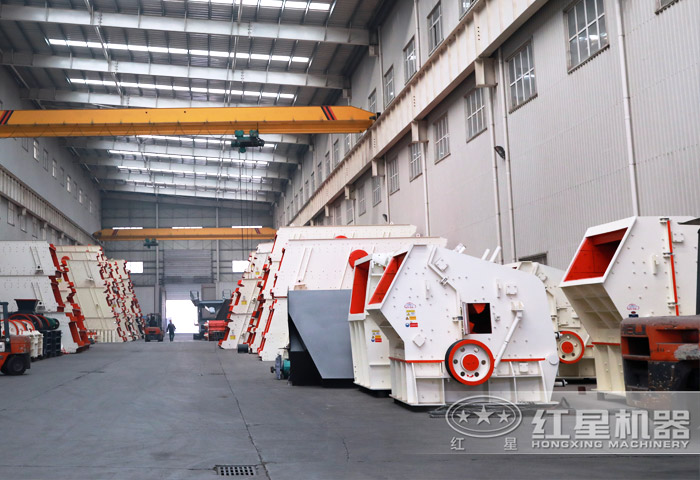

破碎設備生產車間

1.顎式破碎機--常用石子粗碎機

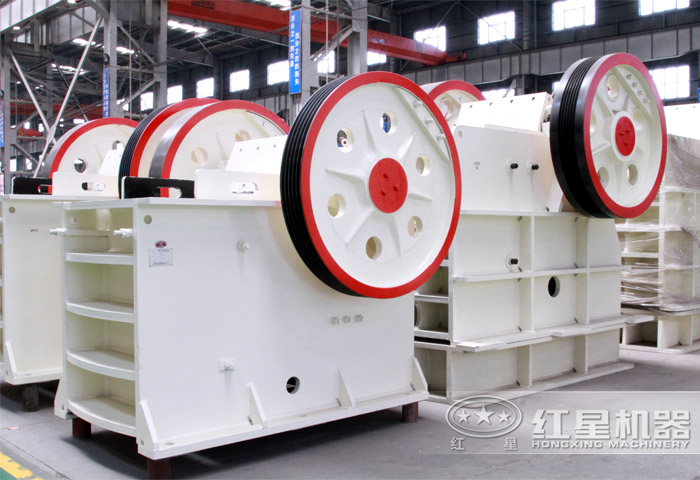

顎式破碎機PE系列是一種廣泛應用的破碎設備，也是應用時間較長的碎石機械設備之一。顎式破碎機有很多種，其中復擺式顎破以及其改良型的使用量是較大的，支撐著礦山的粗碎作業。

結構：主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用

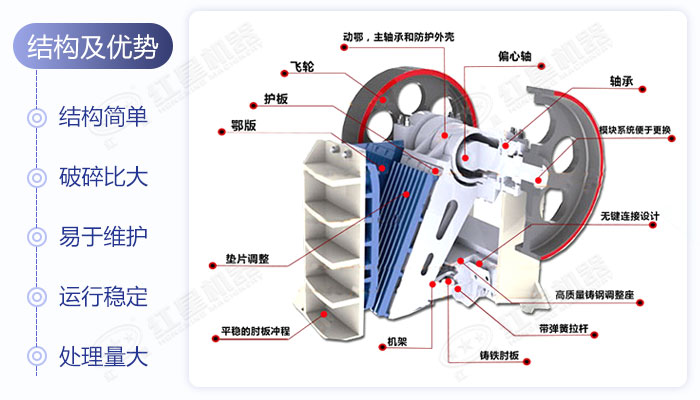

顎式破碎機結構

原理：電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎;當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產。

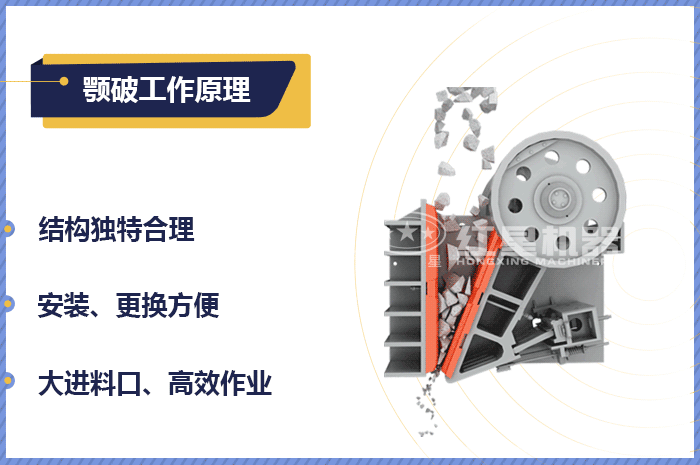

顎式破碎機工作原理

優勢：破碎腔深而且無死區，提高了進料能力與產量；破碎比大，適用于粗碎；墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；潤滑系統安全可靠，部件更換方便，保養工作量小；結構簡單，工作可靠，投資成本極低。

特殊之處：粗碎能力的異常突出致使我們快要遺忘了顎破還有細碎類型，也就是PEX系列顎破設備，它們可以跟在粗碎機后邊完成進一步的破碎，但與一些專業的二破設備，但細碎顎破具有一定的局限性，就是產量較低。

2.反擊式破碎機--一種兼具整形的中細碎石子機

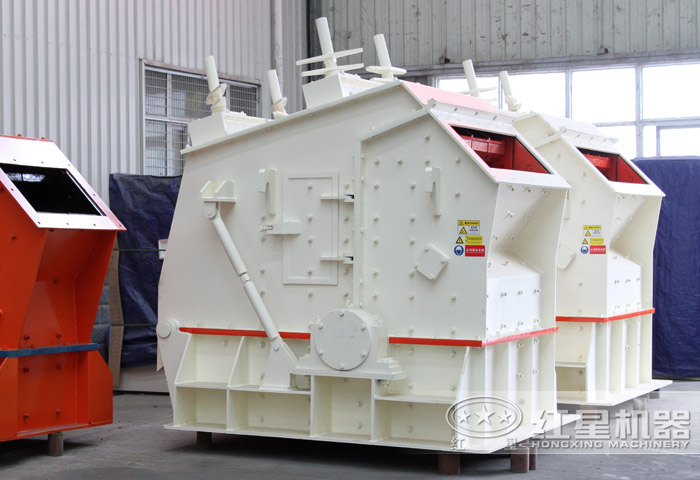

在制砂機出現之前，反擊式破碎機還是一種常用的碎石整形機，曾經被高速公路指定為骨料加工設備，它的主要是在破碎生產線上作二破設備。

結構：反擊式破碎機按轉子數目的不同，分為單轉子和雙轉子兩種類型。反擊破的整體結構簡單，主要由機架、傳動機構、轉子、錘頭及反擊板等組成。

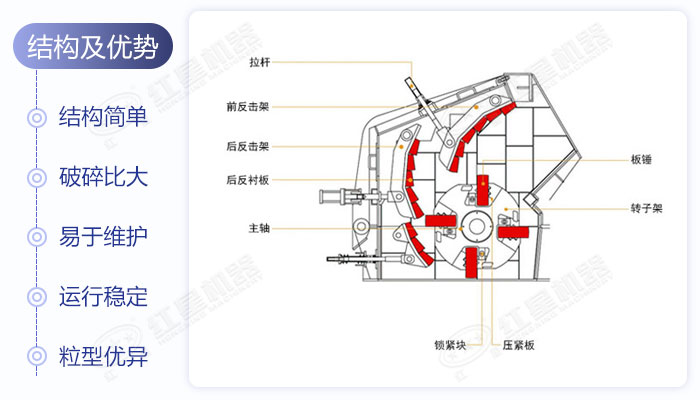

反擊式破碎機結構

原理：利用高速旋轉的轉子上的板錘，對送入破碎腔的物料產生高速?zèng)_擊作用致使物料破碎，已破碎的物料沿切線方向，以高速拋向破碎腔另一端的反擊板，進行再次破碎，然后又從反擊板反彈到板錘，繼續重復上述過程。

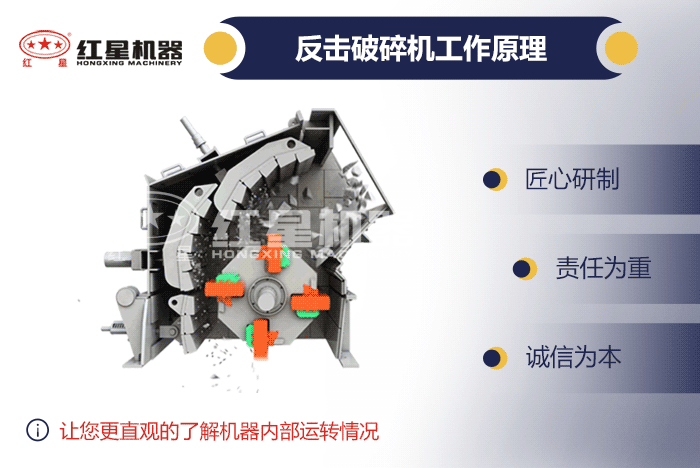

反擊式破碎機原理

優勢：適用物料的廣泛性；出料粒度調節具有較強的靈活性；結構簡單、維護方便、易損件更換很容易；生產效率高、產品粒形好。

特殊之處：反擊破碎機是兼具整形能力的碎石機械設備，主要就是應用在骨料生產上，但要注意的是，該設備不適應用于硬度較高的巖石破碎，因?yàn)榘邋N的磨損較快，更換易損件停機的頻率較高。

3.圓錐式破碎機--硬巖石子機

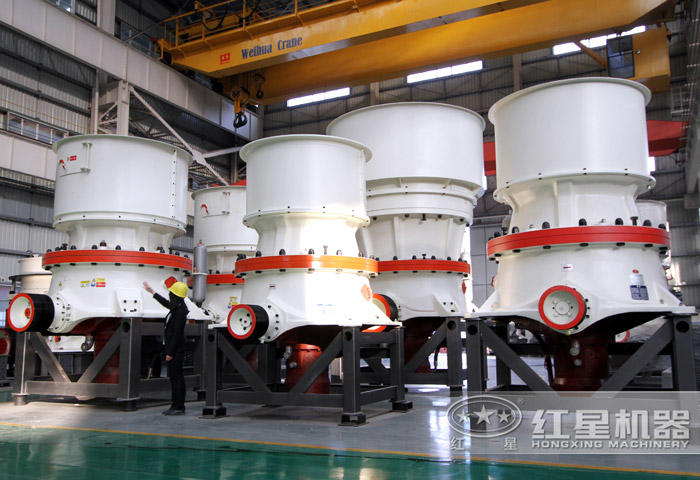

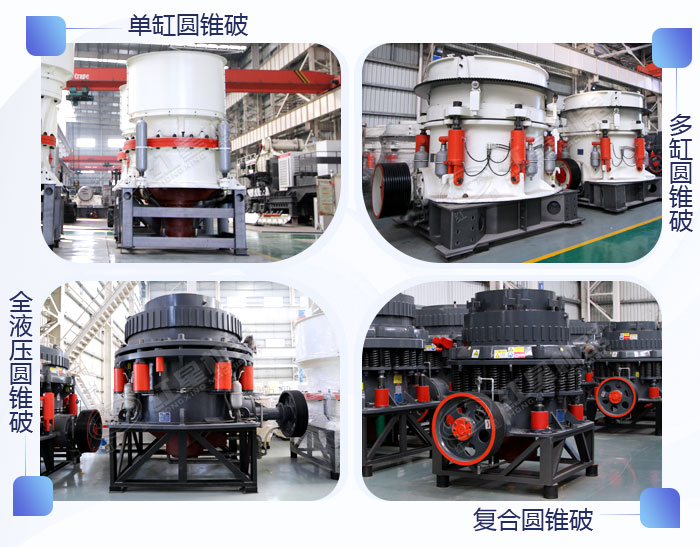

圓錐式破碎機相對其他破碎設備來說出現較晚，但圓錐式破碎機品種有很多，包括彈簧圓錐破、液壓圓錐破，液壓圓錐破又分為單缸、多缸、復合圓錐破等。

結構：不同品種的圓錐破結構不盡相同，以多缸液壓圓錐破為例，該設備主要由機架部、支撐套部、調整環部、動錐部、偏心套部、傳動部和保險裝置部七大部件組成，主軸固定，電動機帶動傳動軸旋轉，傳動軸通過齒輪帶動偏心套繞主軸旋轉，再由偏心套帶動動錐部做偏心圓周擺動，從而實現連續的擠壓破碎石塊。

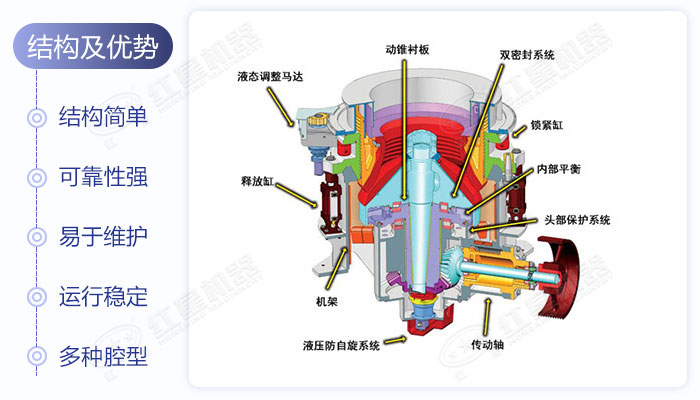

圓錐式破碎機結構

原理：電機通過皮帶輪和三角帶帶動設備傳動軸轉動，傳動軸通過大小錐齒輪帶動偏心套繞主軸轉動，偏心套帶動動錐做旋擺運動，使動錐和定錐時而靠近、時而遠離軋臼壁，物料在軋臼壁和破碎壁形成的破碎腔內不斷受到擠壓、沖擊而破碎，破碎的物料從下部排出。

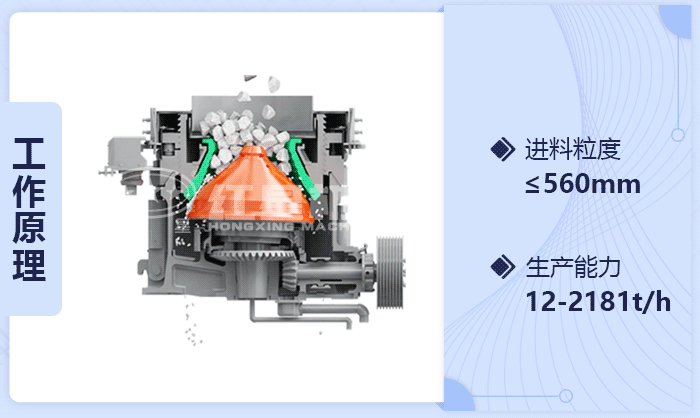

圓錐式破碎機原理

優勢：采用固定主軸、小球面軸互等的優化結構，比老式彈簧圓錐破的效率高5%-15%；將破碎沖程、破碎速度以及破碎腔形的合理組合設計，比老式彈簧圓錐破的產量高35%-60%；采用特有的層壓破碎原理，產生顆粒間的破碎作用，針片狀石子減少，粒級更為均勻。

特殊之處：多缸圓錐式破碎機特殊的層壓破碎原理使其具有很強的破碎力，成為硬巖石子破碎機。

目前，市場流行的制砂機也是較為新穎的石子破碎機類型，兼具整形和制砂兩種功能，這里就不過多介紹了。河南紅星機器對以上多種不同類型的碎石機設備都有生產，質優價優。
